Правила и порядок опрессовки труб

Правила и порядок опрессовки труб

























Опрессовка трубопроводов относится к операции по контролю целостности и качеству монтажа труб и фитингов. Система испытывается повышенным давлением, граничащим с допустимым. Если она выдерживает испытание и сохраняет свою герметичность, то трубопровод признается годным для дальнейшей эксплуатации.

Такие испытания проводятся перед сдачей в эксплуатацию новых трубопроводов и после проведения ремонтных работ. Кроме того, опрессовке подвергаются трубопроводы центрального отопления перед сезонным запуском. Опрессовка пластиковой канализации обязательна после каждой прочистки труб, так как при чистке можно повредить либо саму трубу или место стыковки труб.

Для отсечения контролируемого участка канализации используются пневматические резиновые заглушки. Также проверяется фиксация труб хомутами.

Гидравлические испытания выполняют только холодной водой, для обеспечения безопасности работ. Опрессовка может проводиться сжатым воздухом, но в этом случае отслеживать падение давления при утечке приходится в течение долгого времени. Воздух в отличие от воды сжимаем.

Рекомендуемое давление для систем из труб отопления и водоснабжения 6-8 кг/см2. Для магистральных водопроводов и теплотрасс 10-12 кг/ см2. Чугунная канализация проверяется под давлением не более 2 атм. Пластиковая не более 1,6 атм.

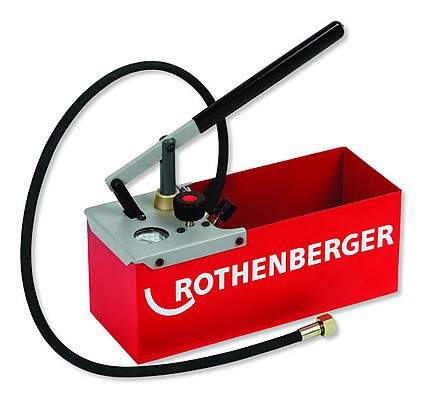

Насосы для опрессовки следует подбирать исходя из объемов тестируемых трубопроводов. Для домашней системы будет достаточно насоса, прокачивающего сквозь себя два - три литра в минуту. Но при опрессовке магистральных сетей используются мощные циркуляционные насосы, с расходом воды до 150 кубометров в час. Такие агрегаты работают с трубами диаметром до 1000 мм.

Сама опрессовка происходит следующим образом. Ветка контролируемого трубопровода отсекается от центральной линии водовода. Для этого перекрывается запорная арматура в конце и начале участка. Затем подключается источник давления через специальный отвод, предусмотренный ещё на этапе проектирования. Теперь наступил этап закачки воды или воздуха. Закачка идет сквозь клапан обратного давления, который не позволяет воде уходить из проверяемой системы. Контроль герметичности системы осуществляется обычным манометром установленным за клапаном обратного давления. Давление поднимается до нужного уровня и контролируется в течение заданного времени. Для магистральных и промышленных трубопроводов время выдержки под испытательным давлением составляет 24 ч.

В многоквартирном доме опрессовка проводится по секциям, т.е. по подъездам. Установленное давление воды в 8 атм должно держаться не менее получаса. Если утечки нет, то система считается выдержавшей испытание. При наличии утечек их устраняют и проводится повторная опрессовка.
